您现在的位置:网站首页 - 产品展示

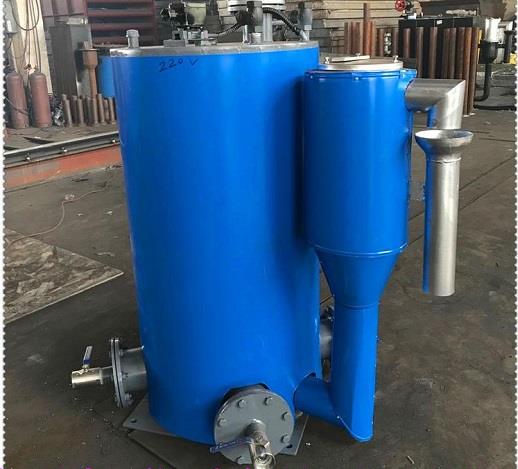

产品名称: 煤气管道水封器
产品规格: 煤气管道水封器
产品说明:   煤气管道水封器是一种用于煤气管道连续排水的水封装置,它由前置密封筒,一个或一个以上的中间密封筒和后置密封筒组成,各密封筒上均设有进气管,进气管在密封筒中向下弯曲,其出口端接近密封筒的底部,前置密封筒和中间密封筒上设有排气管,排气管的高度与进气管进口的高度相同,后置密封筒上设有溢流管,溢流管的高度也与进气管进口的高度相同;前置密封筒,中间密封筒和后置密封筒的进气管和排气管依次串联连接,前置密封筒的顶部还设有进水管,进水管的出口端也接近密封筒的底部,并低于进气管的出口端.本实用新型结构简单,制作成本低,拆装方便,通过增加或减小密封筒的数量可以方便的适应不同压力等级的煤气压力。
1、煤气管道水封器的用途
  本产品设在煤气清洗 设施快速水封切断阀的下方,用于去除煤气中的冷凝水。 伴热方式有蒸汽及电伴热等
2、煤气管道水封器的结构特点
  2.1产品由水平管(管径D)和两根垂直短管组成“U”形水封,水平管两端用钢板封堵;水平管底部的支座,可与钢支架安装固定。
  2.2本产品水平管端部设有由盲板密封的排污口;用户可根据需要换上相应口径的闸阀或球阀进行排污。
  2.3开始使用本产品时,先将出口管端打开灌水至溢出为止,然后密封。
  2.4产品结构如下图

3、煤气管道水封器的主要尺寸、重量见下表

型号

DN

D

L

L1

L2

L3

L4

L5

4Ф

h1

h2

Wkg

TPW30-60

100

300

600

400

100

350

125

300

18

330

300

88.0

TPW35-65

125

350

650

400

125

300

175

320

18

330

300

107.0

TPW40-80

150

350

800

530

135

400

200

300

20

350

350

143.0

TPW40-80II

125/150

400

830

530

150

300

110

300

20

350

350

150.0

TPW40-90II

2-65

400

900

600

150

600

150

370

20

350

350

136.0

TPW60-90

200

600

900

500

200

450

225

700

22

500

450

255.0

TPW60-100

300

600

1000

600

200

500

250

700

22

500

500

302.0

TPW60-115

300

600

1150

730

210

550

300

700

22

500

500

308.0

TPW60-125II

150/200

600

1250

750

250

650

300

700

22

500

500

290.0

TPW70-100

250

700

1000

600

200

500

250

500

22

520

530

325.0

说明:①Ⅱ型为双管式(即二支进气管)
    ②垂直管的进口法兰按JB/T81-94,PN=1.6MPa选用。
